用PPT描绘离心机的方法

 步骤1

插入1个矩形:减去单角，设置大小：高度2.2厘米，宽度4.8厘米，水平翻转。之后，通过小黄点对形状进行适当调整。

设置形状格式：

填充-纯色填充-浅灰色；

线条-无线条；

三维格式：深度-自动，大小-113.4磅，材料-暖色粗糙，光源-柔和，具体参数详见下图；

三维旋转：X旋转-296°，Y旋转-18°，Z旋转-0°。

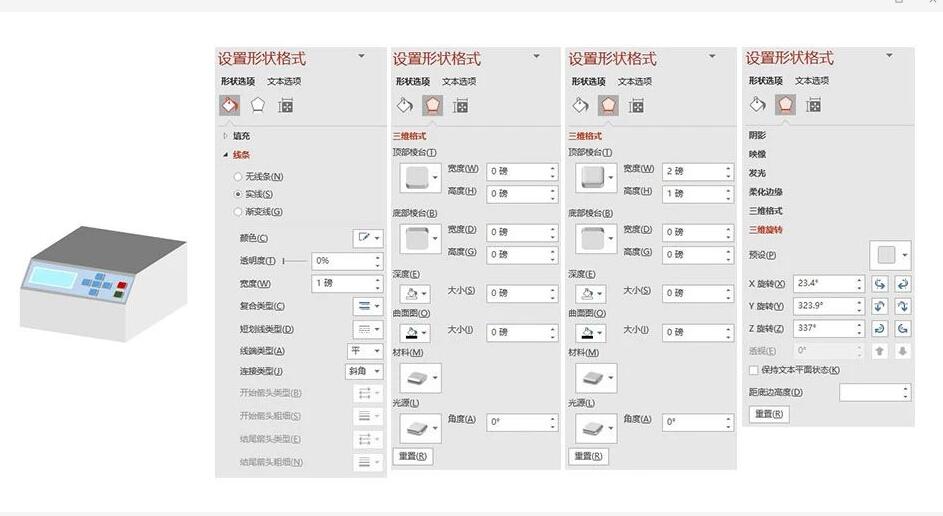

步骤2

插入1个平行四边形，设置大小：高度0.9厘米，宽度3.7厘米，旋转9°，通过小黄点对形状进行适当调整；插入8个矩形，分别设置大小：矩形1：高度0.7厘米，宽度1.5厘米；矩形2、3、4、5、6、7、8：高度0.3厘米，宽度0.3厘米，设置形状格式：填充-纯色填充：平行四边形：浅蓝色，矩形1：天蓝色，矩形2、3、4、5、6：蓝色，矩形7：红色，矩形8：绿色；线条：平行四边形：无线条；矩形1、2、3、4、5、6、7、8：实线，颜色-白色，宽度-1磅，其他参数详见下图；三维格式：矩形1：材料-暖色粗糙，光源-三点，具体参数详见下图；矩形1、2、3、4、5、6、7、8：顶部棱台-圆形，材料-亚光效果，光源-柔和，具体参数详见下图；三维旋转：X旋转-23.4°，Y旋转-323.9°，Z旋转-337°。

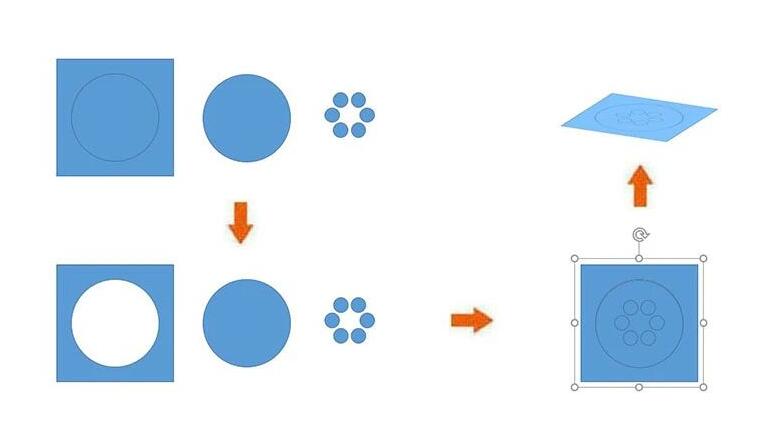

步骤3

插入1个矩形，设置大小：高度4厘米，宽度4厘米；插入8个椭圆，分别设置大小：椭圆1、2：高度3厘米，宽度3厘米；椭圆3、4、5、6、7、8：高度0.5厘米，宽度0.5厘米。之后，将矩形与椭圆1居中对齐，依次选取矩形和椭圆1，点击“格式-合并形状-剪除”进行布尔运算形成图形1。接着，将椭圆3、4、5、6、7、8排列成圈，全选椭圆3、4、5、6、7、8，点击“格式-合并形状-结合”进行布尔运算形成图形2。最后，将处理好的图形居中对齐并组合在一起。设置形状格式：三维旋转：X旋转-53.5°，Y旋转-301.3°，Z旋转-302.4°。

步骤4

选中图形1。设置形状格式：填充-纯色填充-浅灰色；线条-无线条；三维格式：顶部棱台-圆形，深度-自动，大小-10磅，材料-暖色粗糙，光源-平衡，具体参数详见下图；三维旋转：X旋转-53.5°，Y旋转-301.3°，Z旋转-302.4°。

步骤5

选中椭圆。设置形状格式：填充-纯色填充-深灰色；线条-无线条；三维格式：顶部棱台-角度，材料-暖色粗糙，光源-平衡，具体参数详见下图；三维旋转：X旋转-53.5°，Y旋转-301.3°，Z旋转-302.4°。

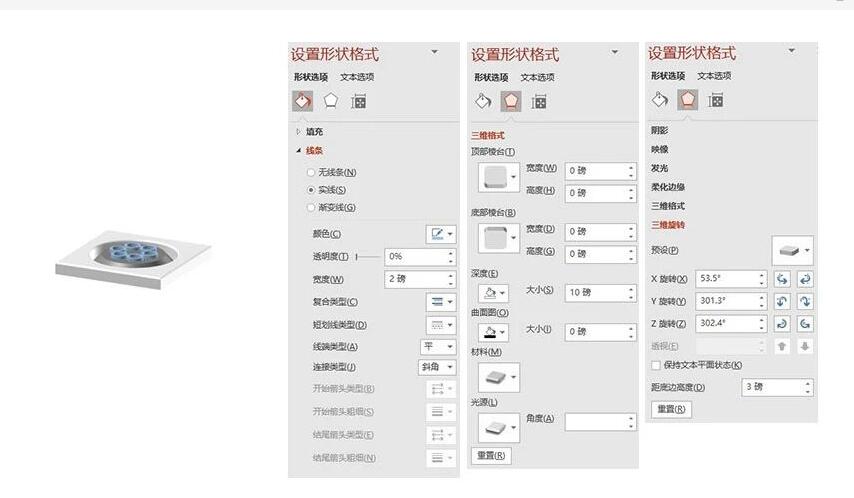

步骤6

选中图形2。设置形状格式：填充-无填充；线条-实线，颜色-浅蓝色，宽度-2磅，其他参数详见下图；三维格式：深度-自动，大小-10磅，材料-亚光效果，光源-平衡，具体参数详见下图；三维旋转：X旋转-53.5°，Y旋转-301.3°，Z旋转-302.4°，距底边高度-3磅。

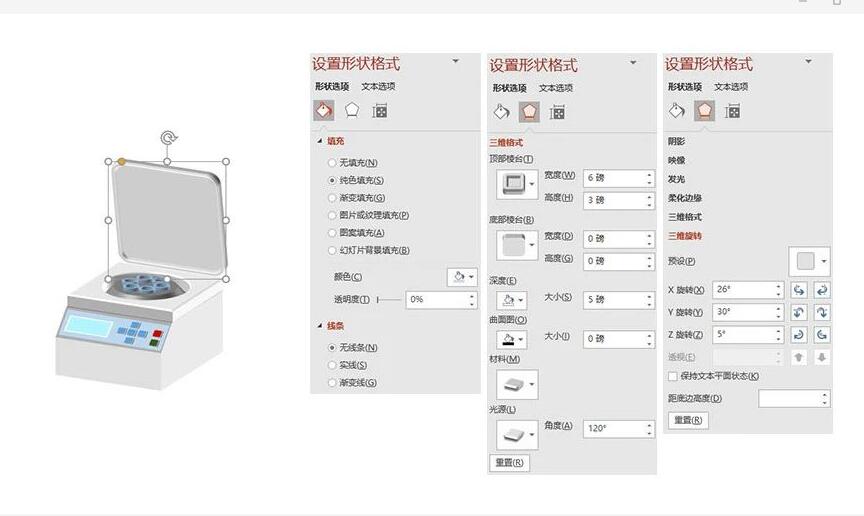

步骤7

插入1个矩形:圆角，设置大小：高度4厘米，宽度4厘米，通过小黄点对形状进行适当调整。设置形状格式：填充-纯色填充-浅灰色；线条-无线条；三维格式：顶部棱台-图样，深度-自动，大小-5磅，材料-暖色粗糙，光源-平衡，具体参数详见下图；三维旋转：X旋转-26°，Y旋转-30°，Z旋转-5°。

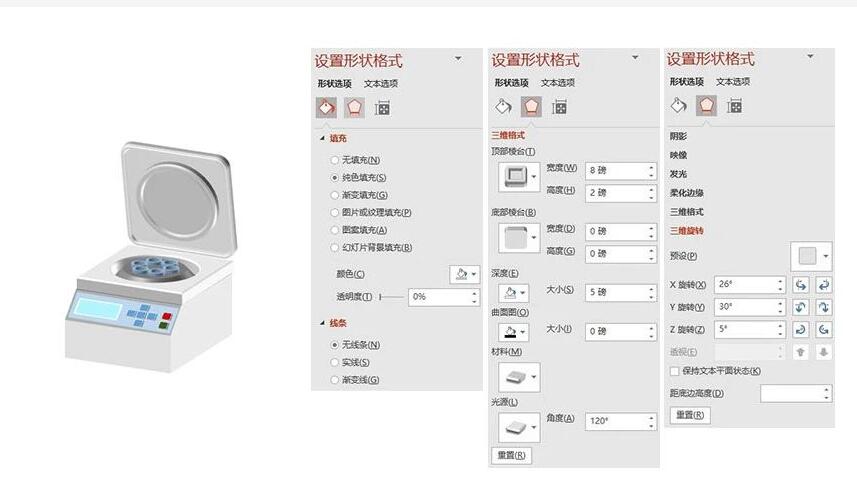

步骤8

插入1个椭圆，设置大小：高度3厘米，宽度3厘米。设置形状格式：填充-纯色填充-灰色；线条-无线条；三维格式：顶部棱台-图样，深度-自动，大小-5磅，材料-暖色粗糙，光源-平衡，具体参数详见下图；三维旋转：X旋转-26°，Y旋转-30°，Z旋转-5°。
